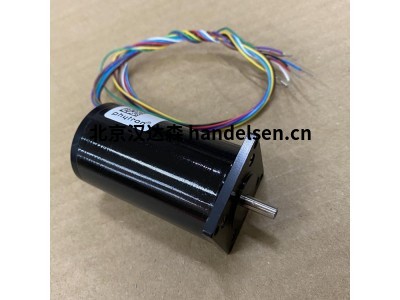

点击图片查看原图Phytron真空步进电机phySPACE 25-2应用到航天领域
Phytron SPACE真空步进电机
Phytron SPACE真空步进电机
phySPACE 步进电机系列是 30 多年来 1000 多台 Phytron 电机在太空中试验的结晶。 phySPACE 旨在抵抗振动、辐射和高温。p
结构设计
phySPACET电机的结构设计提供了轻质、刚度和表面保护，结构元件（例如外壳、法兰和轴）均由不锈钢制成。
不锈钢在重量方面进行了优化：方形法兰减少为法兰凸耳，法兰被挖空以节省额外的重量。
为了节省重量，phySPACETM还配备了钛等“轻质”材料的选项。
phySPACE标准电机配备了定制轴承。 前法兰中的双轴承组件将振动负载安全地分散到外壳结构中。
概述：
phySPACE系列为两相混合步进电机
保持扭矩从 3.1 到 420 mNm
直径从 20 到 57 mm
每转 200 步 1.8° 精度 5 %
专为冲击和振动负载而设计
4 线平行
预脱气
K元素集成
-40 °C 至 +120 °C
达 +200 °C 的绕组温度（短期）
抗辐射能力达 10 6 J/kg
排气温度达 200 °C（组件）
除气率：TML <1 %，CVCM <0.1 % 或（<125 °C）
选项：
“轻量级”：外壳和轴由钛制成
“抗辐射”：由于定制材料，抗辐射能力达 106 J/kg
“空间测试”：振动测试、冲击、热循环
应用：
航天
导航和科学卫星
太空探测器
火星探测器
Phytron phySPACE 25-2型号参数举例：
型号：25-2
电流：1.2A
电阻：0.95Ω
电压：48V
保持转矩：13mNm
制动扭矩：2mNm
转动惯性：0.0025kg cm2
轴承轴向载荷：15N
轴承径向载荷：25N
质量：100G
直径：26mm
长度：36mm
边长：38mm
Phytron真空步进电机phySPACE 25-2应用到航天领域
